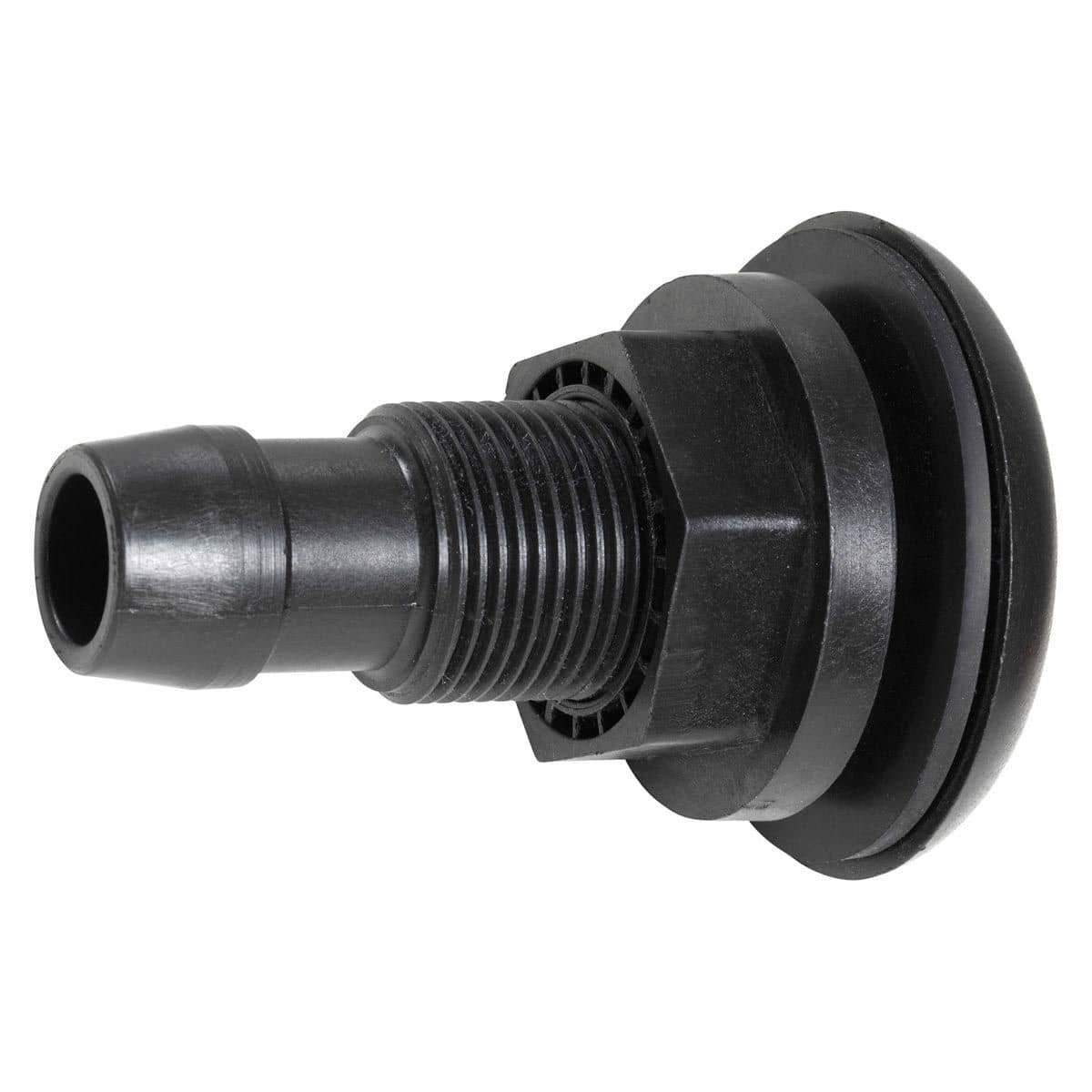

Klemmverschraubung Schlauchstutzen
aus Kunststoff
- Inkl. Flansch und Dichtung
- Inkl. Zwischenlagescheibe
- Inkl. Kontermutter
- Aus Kunststoff, mit Schlauchstutzen
Lieferbar: 1-2 Werktage
Variantenauswahl
| Kürzel | Bedeutung |
|---|---|
| DN | Nennweite |
| E2 | Einstecktiefe 2 |
| K | Anschlussdurchmesser |
| K1 | Durchgangsdurchmesser |
| ØM | Aussendurchmesser |
| ØN | Zentrier-/Lochkreisdurchmesser |
| Auswahl | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 12 mm | 10 mm | 46 mm | 60 mm | DN15 - 1/2" | 17 mm | 170002.328 | 10 | |||
| 17 mm | 15 mm | 51 mm | 68 mm | DN20 - 3/4" | 17 mm | 170002.329 | 10 | |||
| 22 mm | 17 mm | 61 mm | 75 mm | DN25 - 1" | 21 mm | 170002.330 | 10 | |||
| 30 mm | 24 mm | 71 mm | 85 mm | DN32 - 1 1/4" | 21 mm | 170002.331 | 10 | |||
| 34 mm | 34 mm | 80 mm | 90 mm | DN40 - 1 1/2" | 21 mm | 170002.332 | 10 | |||
| 44 mm | 44 mm | 91 mm | 105 mm | DN50 - 2" | 21 mm | 170002.333 | 10 | |||
| Auswahl |
| Kürzel | Bedeutung |
|---|---|
| DN | Nennweite |
| E2 | Einstecktiefe 2 |
| K | Anschlussdurchmesser |
| K1 | Durchgangsdurchmesser |
| ØM | Aussendurchmesser |
| ØN | Zentrier-/Lochkreisdurchmesser |
Produktinformationen
Beschreibung
Die Klemmverschraubung Schlauchstutzen aus strapazierfähigem Kunststoff bietet eine sichere Anschlussmöglichkeit für Armaturen, Ausläufe und Überläufe. Mit Flansch, Dichtung, Zwischenlagescheibe und Kontermutter sorgt sie für eine dichte und stabile Verbindung.
